适用范围
GJH型管式静态混合器用于给水处理原水与混凝剂,助凝剂和消毒剂的混合,污水处理中消毒剂或药剂与污水混合。工作压力在0.25Mpa以内。
性能及结构特点
混合器主要由壳体和芯体组成。壳体由无缝钢管或钢板及连接法兰组成,芯体由三个混合件交错90°联接而成,每个混合元件有四片弯折26°34'的交叉芯板组成。
GJH型静态混合器依靠液体自身具有的动能,通过混合元件对液体切割分流、交叉混合和旋涡反向旋转作用,使流经液体得到快速充分的混合。水头损失为0.3~0.8米,液体流速为0.8~1.0m/s。
其他
当选用的混合器管径与两端管径不同等时,可先在管道上加设锥管,经变径后再用法兰盘与混合器连接。
混合器安装方向不限,可以水平安装,垂直安装或任意角斜装,但必须保证混合器内充满液体。
加药口采用螺纹联接,若加药剂腐蚀严重,须在加药口内套入耐蚀管。
设备材质一般为A3钢体并作防腐处理,但可根据用户要求,对材质及防腐作特殊制作。

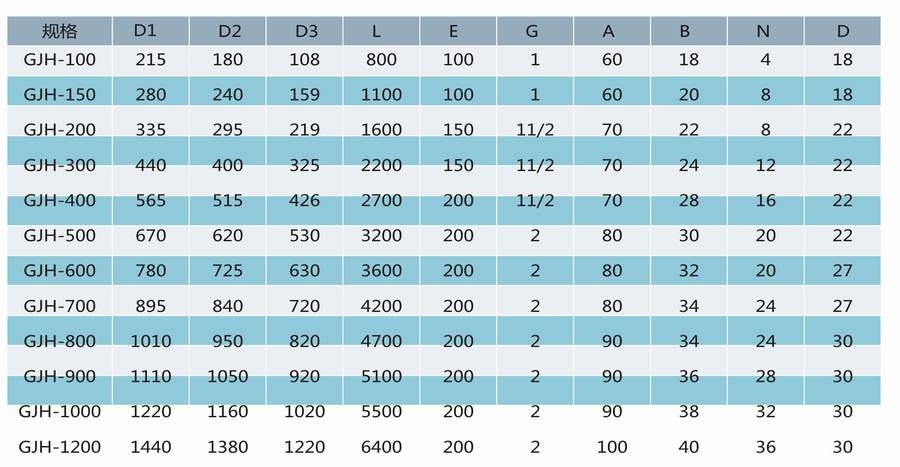

GJH型管式静态混合器外型及安装尺寸
